BS EN 15967:2011 ：氣體和蒸氣的最大爆炸壓力和最大壓升的測定

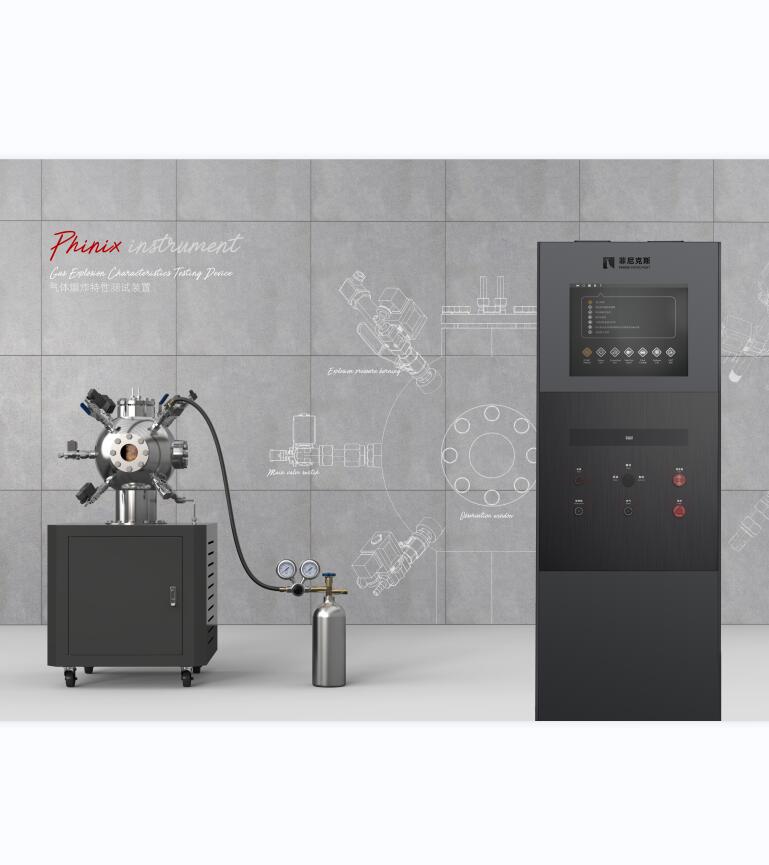

設備型號  PX05004

爆炸容器 1800(L)×750(D)×1750(H)mm

控制箱   650(W)×675(D)×1750(H)mm

電    源  AC 220V , 50/60Hz

重    量  約 330kg

客備氣源  氮氣

電氣控制柜采用金屬框架結構，表面采用靜電噴涂、高溫烘烤等工藝，耐臟、耐磨、耐油污，便于清潔，美觀大方

箱體內置19寸觸摸屏，集成電氣控制電路，便于移動放置。

控制系統采用西門子PLC及模擬量模塊，實現抽真空、吹掃、溫度、普通壓力據讀取;可實現溫度、壓力、爆炸壓力、爆炸斜率以及測試流程的實時監控、顯示以及數據存儲，可對測試過程數據進行報表與報告輸出，以Excel、Word、PDF等文件格式形式進行存儲，便于查看編輯。

爆炸壓力采集采用動態數據采集卡采集，24位分辨率，128KS/s 采樣頻率。

試驗容器采用球體結構設計，球體內部容積約20L，內部半徑168mm，壁厚約12mm，采用不銹鋼材質制作，最大耐壓3MPa。

球體前端配置防爆玻璃觀察窗，用于觀察記錄測試過程中內部試驗現場;球體頂部配置螺紋安裝結構點火裝置，可定期更換清理;球體后端配置熱電偶安裝法蘭，可根據測試需求適配熱電偶。

球體四周預留抽真空口、樣氣進口、吹掃口、手動取樣口、壓力監測口多種接口，并預留多個1/2口徑接口，用于連接客戶額外配置產品，滿足測試使用需求。

艙體最大耐壓3Mpa，恒定承受壓力不低于2MPa,配置工程壓力2.5Mpa安全閥

點火電極位于試驗容器中心，直徑約4mm，尖端角度60°，尖端之間距離約為5mm，整體固定在可拆卸螺紋法蘭上，當電極兩端產生積碳時，可方便拆卸清理

采用K型鎧裝熱電偶，量程1000℃，精度0.1℃。采用帶螺紋卡套接口對熱電偶進行固定安裝，便于拆裝與密封。

安裝手動球閥，用于測試結束手動取樣對爆炸燃燒后氣體進行分析。
